屏蔽機房的組成及使用材料
2014年04月15日 |

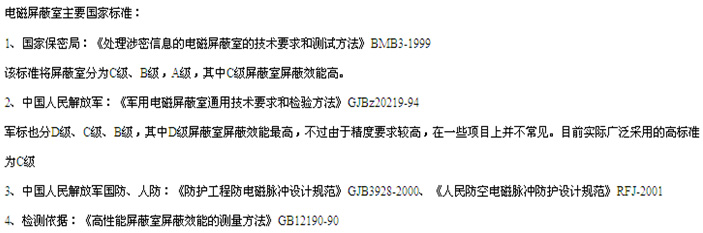

閱讀次數：409一、屏蔽機房的組成
屏蔽機房由屏蔽殼體、屏蔽門、電源濾波器、電話濾波器、信號濾波器、通風波導和截止波導管等組成。
1、屏蔽殼體
電磁屏蔽數據中心機房采用冷軋鋼板焊接式結構。屏蔽殼體骨架用優質槽鋼、方鋼和型鋼焊成網格，地面、墻面和頂部分別用厚度2~2.5mm的優質冷軋鋼板焊接而成。具有很高的強度和剛性，完全能起到物理防護和電磁防護的作用。
2、屏蔽門
屏蔽室性能的好壞，其主要因素取決于是否有一個高性能的屏蔽門，屏蔽門是通過利用簧片與門板上的“刀”壓接，從而使泄漏的電磁波的路徑增大，達到防漏的要求。
3、電源濾波器
濾波就是利用器件的頻譜特性，控制有害干擾的流向或吸收干擾以達到控制干擾的目的。濾波技術是抑制傳導干擾的主要手段之一，也是提高電子設備抗傳導干擾能力的重要措施。
4、通風波導
通過計算風量，選擇通風波導面積和數量，在屏蔽殼體上安裝六角蜂窩狀的通風波導窗。通風波導窗是按照微波理論(截止波導)及嚴格工藝，用模具制成六角蜂窩狀截止波導管通過真空鉛焊接構成。
使用頻率：10kHz～10GHz
屏蔽效能：100dB
5、截止波導
f=17.5/d
式中：f—截止頻率。
d—圓波導管內的直徑。
對綜合布線系統采用光纜進入屏蔽機房的方式，光纜通過波導管進入屏蔽機房，其波導管的長度L大于6d。在屏蔽機房通過光端機,將電信號變成光信號,再將光纖穿過截止波導管，在屏蔽機房外將光信號變成電信號。
二、常見的屏蔽材料
1、橡膠芯編織網屏蔽襯墊
橡膠和金屬絲可選(蒙乃爾絲、鍍錫鋼芯銅絲)，應用于機箱、機柜縫隙屏蔽、屏蔽室和屏蔽方艙。有溝槽安裝和表面貼裝兩種方式。
2、導電橡膠屏蔽襯墊
A、導電橡膠板
B、導電橡膠屏蔽條
C、雙層導電橡膠屏蔽襯墊
內層：硅橡膠，外層：導電橡膠。
3、鈹銅簧片屏蔽襯墊
鈹銅制成的簧片適用于通信、計算機、屏蔽室、屏蔽方艙等設備的縫隙設計中。它既解決了其它襯墊不能承受切向運動的問題，又具有很高屏蔽效能，同時還具有高導熱性，耐壓性好的特點。
4、導電膠
A、硅脂導電膠
應用：導電橡膠板與金屬粘接;導電橡膠條與金屬粘接。
B、環氧導電膠
應用：金屬與金屬粘接;印刷電路板線路連接;微波元件引線連接;金屬絲網屏蔽條固定。
5、導電填充物(導電膩子)
應用：用于無法加屏蔽襯墊的縫隙處屏蔽。
6、磁場屏蔽材料
工作頻率或100kHz以下磁場屏蔽，需要提供極低磁阻表面來完成，磁場屏蔽材料提供高導磁率屏蔽材料。
7、屏蔽玻璃
應用：電子設備需要透光的窗口，如：CRT、儀器儀表夜晶顯示窗口。
8、透光導電聚脂膜
電子設備顯示窗口屏蔽，透光率：70%，最佳屏蔽效能：40～60dB。
9、屏蔽通風板
10、屏蔽膠帶
A、電磁屏蔽膠帶
B、導電法蘭保護膠帶
